Angebot Details

  • Fabrikat

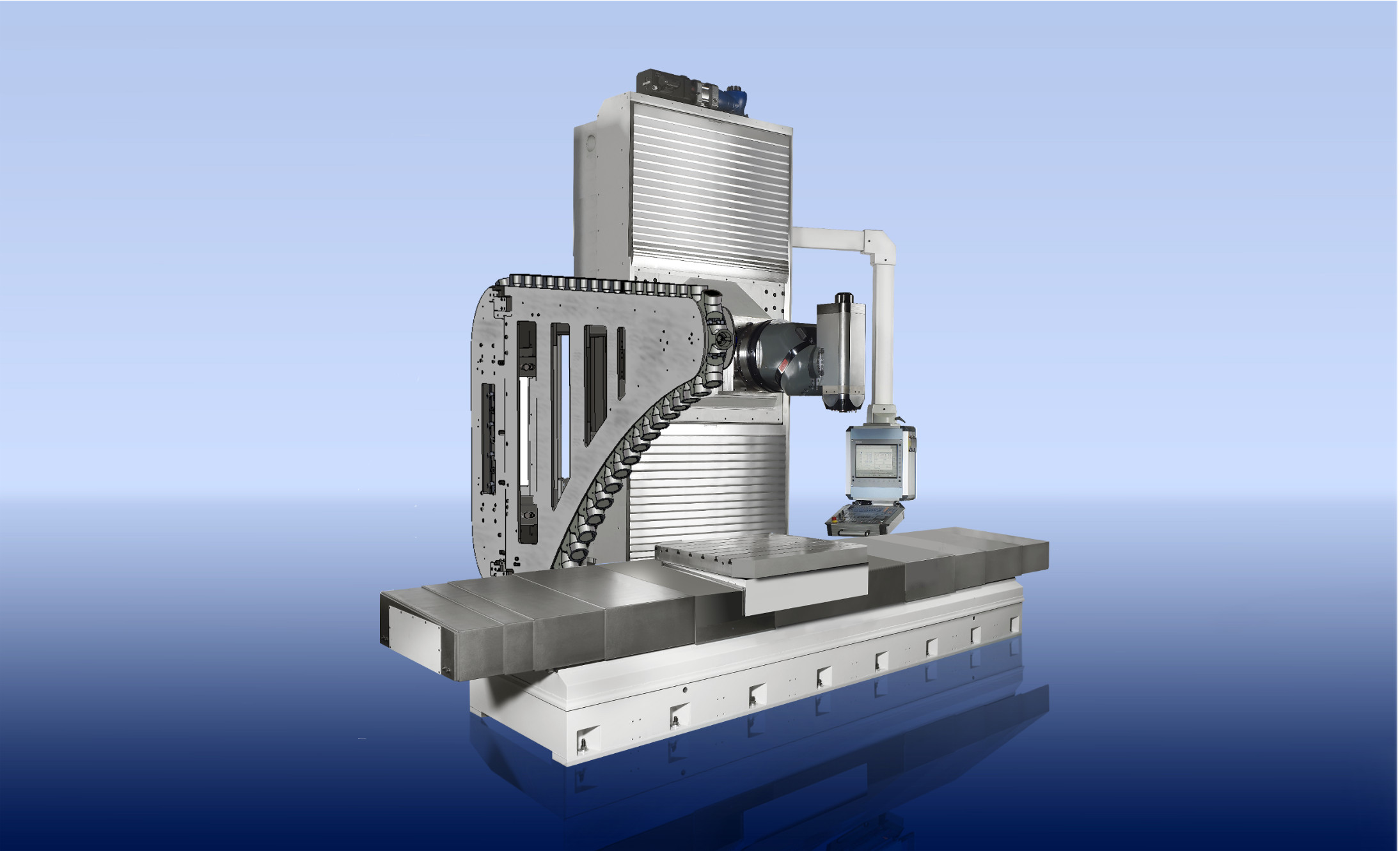

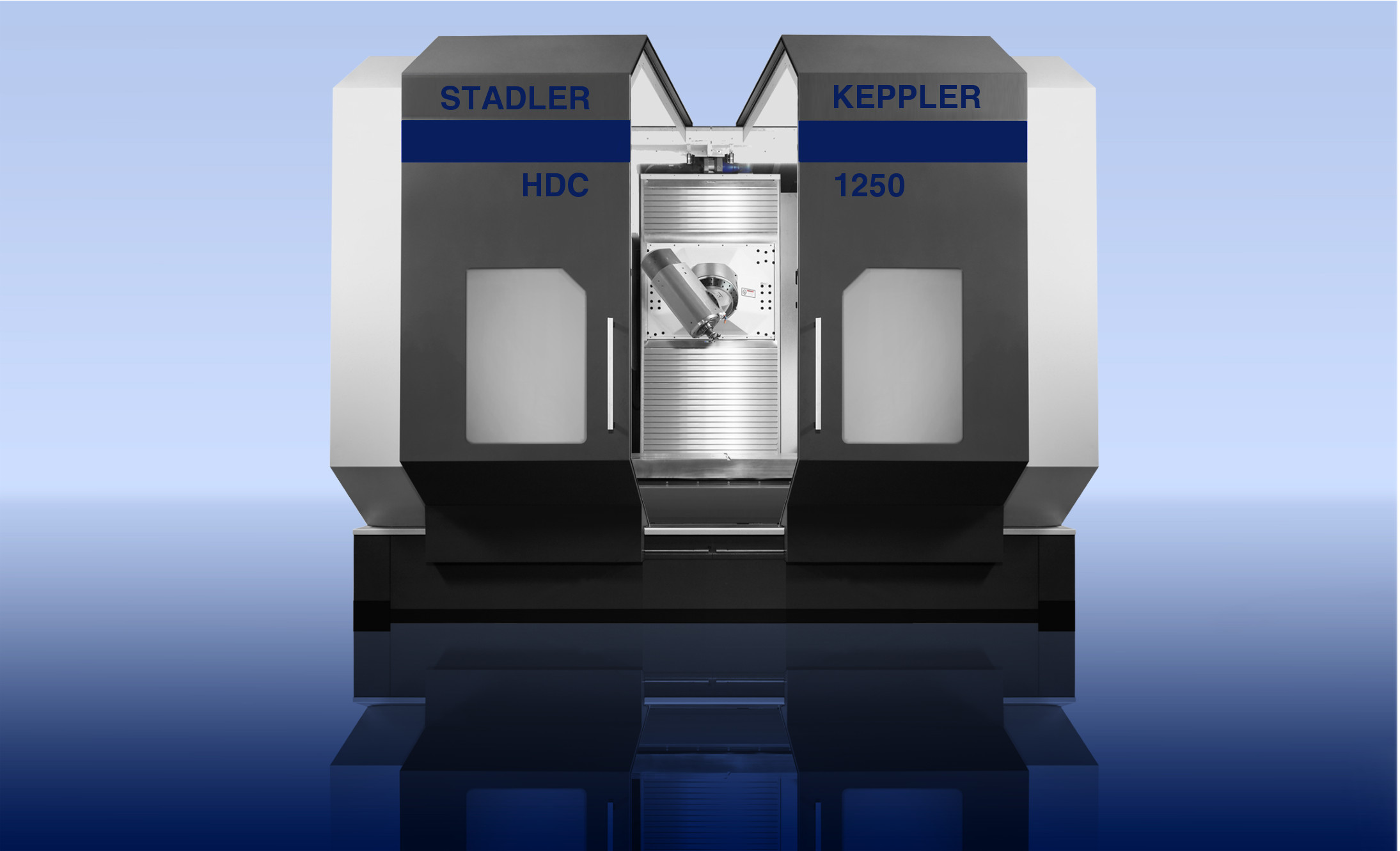

  • HDC 1250 Rundtisch

  • Ursprungsland
  • Deutschland

  • Lieferzeit
  • nach Absprache

  • Frachtbasis
  • Ab Werk


Technische Details

  • Arbeitsbereich

  • X-Verfahrweg
  • 1.200 mm

  • Y-Verfahrweg
  • 1.000 mm

  • Z-Verfahrweg
  • 1.000 mm

  • Maschinentisch NC - Rundtisch

  • Tischgröße
  • 800 mm x 800 mm

  • Belastung
  • 1.500 / 2.500 kg

  • Vorschubgeschwindigkeiten

  • max. Eilganggeschwindigkeiten X / Y / Z
  • 50 m/min

  • max. Achsbeschleunigung X / Y / Z
  • 5 m/s²

  • max. Vorschubkraft X / Y / Z
  • 15.000 N

  • 2-Achs-NC-Fräskopf

  • Schwenkbereich +/-
  • A-Achse 185°

  • Schwenkbereich +/-
  • B-Achse 200°

  • Hauptantrieb Motorspindel

  • Nennleistung S1 / S6
  • 34 / 43 kW

  • Nennmoment S1 / S6
  • 160 / 220 Nm

  • max. Drehzahl
  • 10.000 U/min

  • Option:

  • Nennleistung S1 / S6
  • 40 / 46 kW

  • Nennmoment S1 / S6
  • 127 / 140 Nm

  • max. Drehzahl
  • 16.000 U/min

  • Horizontalspindel

  • Hauptantrieb Motorspindel

  • Nennleistung S1 / S6
  • 50 / 65 kW

  • Nennmoment S1 / S6
  • 405 / 526 Nm

  • max. Drehzahl
  • 8.000 U/min

  • Option:
  •

  • Nennleistung S1 / S6
  • 80 / 100 kW

  • Nennmoment S1 / S6
  • 1.270 / 1.590 Nm

  • max. Drehzahl
  • 7.000 U/min

  • Werkzeugmagazin-Kette

  • Werkzeugplätze
  • 40 / 60 / 80

  • Werkzeugaufnahme
  • SK50 / HSK 100

  • Werkzeugwechselzeit
  • bis 10 kg - 07 sek.

  •
  • bis 25 kg - 10 sek.

  • Steuerung

  • Bahnsteuerung
  • Heidenhain TNC 640

  •
  • Siemens 840D SL

Optionen

  • Öl-Emulsionsabscheider für Vollumhausung
  • Minimalmengenschmierung durch die Spindel
  • Werkzeugcodierung
  • Rundtisch mit kundenspezifischen Abmessungen
  • 2-Fach Palettenwechsler
  • IKZ-Erhöhung auf 60 bar
  • Abblaseinrichtung durch die Spindelmitte
  • Abblaseinrichtung außen
  • rotierende Sichtfenster
  • Bettbahnspülung
  • Werkstück-Messsystem (Taster)
  • Handbedienmodul
  • Waschpistole
  • Werkzeugbruchüberwachung
  • gekühlte Lagersitze
  • Blaspistole
  • Kollisionsüberwachung
  • kinematisches Vermessen der Rundachsen
  • Absaugeinrichtung
  • Horizontale Getriebespindel mit bis zu 2.500 Nm
  • Sonderausführungen nach Kundenspezifikation
